Este túnel de calentamiento por infrarrojos es un sistema de calefacción altamente eficiente, preciso y rápido que utiliza radiación infrarroja dirigida para transferir energía térmica a sustratos recubiertos mientras se desplazan continuamente sobre una cinta transportadora.
En una línea de acabado para paneles de madera, el túnel de calentamiento se utiliza generalmente para calentar la capa de revestimiento húmeda antes del curado, con el fin de lograr que la capa de revestimiento quede suficientemente lisa.
General

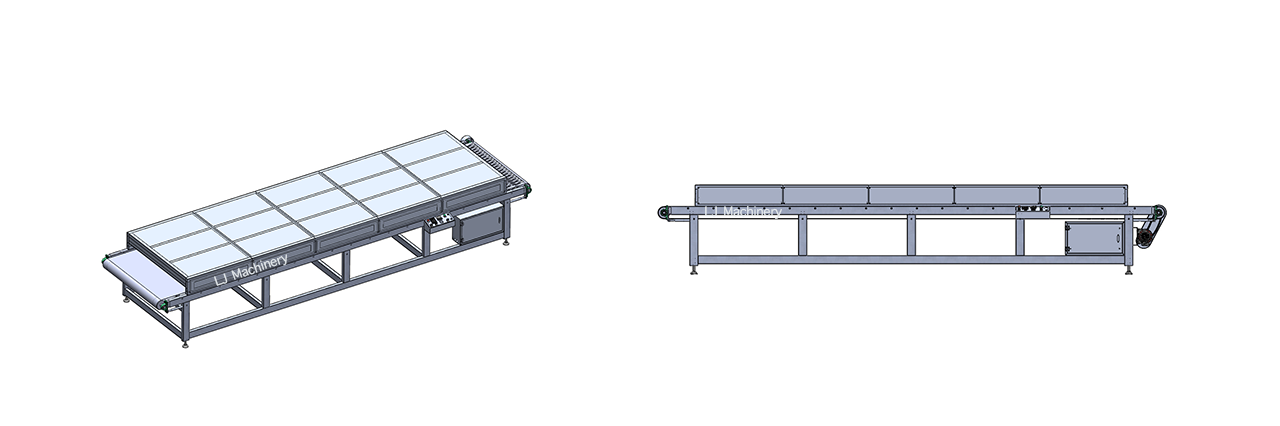

El túnel es una estructura alargada y cerrada equipada con múltiples emisores de infrarrojos (similares a lámparas de calor de alta potencia). Los productos se colocan en una cinta transportadora que se desplaza a velocidad controlada a través del túnel, recibiendo una cantidad precisa de energía radiante para lograr el resultado deseado, como secado, curado, horneado o calentamiento.
Para diferentes sustratos, disponemos de opciones de longitud variables: 4M / 6M / 8M / 10M / 12M, u otras.
Capacidad
Hasta 1.200 m2por hora (según el tipo y dimensiones del sustrato)
Aplicaciones
Cualquier sustrato que se aplique con material de recubrimiento UV curable o recubrimiento al agua.
- La energía se transfiere directamente al producto, sin desperdiciar calor calentando el aire o la cinta transportadora. Los emisores de infrarrojos alcanzan su temperatura de operación casi al instante (especialmente los de onda corta), eliminando la necesidad de largos tiempos de precalentamiento.
- Los diferentes materiales absorben la energía infrarroja de manera distinta, lo que permite calentar una capa específica (como un revestimiento al agua) sin sobrecalentar el sustrato (como una lámina de SPC).
- Proporciona un calentamiento uniforme en toda la superficie del producto y garantiza un acabado consistente.
- Es más compacto que los hornos de convección tradicionales para el mismo rendimiento, ahorrando un valioso espacio en la planta fabril.
- Se requiere menos mantenimiento.
- Estructura
- Sistema de Transportador
- Emisores de Infrarrojos
- Componentes Eléctricos
La estructura está construida con tubos cuadrados de alta resistencia de 50x150 mm y chapa fría de 3 mm de espesor. Está diseñada para ofrecer fiabilidad y requerir un mantenimiento mínimo, garantizando un funcionamiento constante e ininterrumpido.
La cámara cerrada protege los emisores, y mejora la seguridad y la eficiencia energética al evitar la pérdida de calor al entorno circundante.
Correa: Malla de alambre de acero inoxidable
La velocidad del transportador, combinada con la longitud del túnel, determina el ‘tiempo de permanencia’ (tiempo de exposición) del producto.
Control de velocidad: Variador de frecuencia opcional
Utiliza emisores de infrarrojos
- A través del panel de control, se pueden configurar las temperaturas por zonas, la velocidad del transportador y los niveles de potencia.
Datos Técnicos
| Ancho de trabajo, mm | 600 | 1300 |
| Longitud de emisores, mm | 630 | 1430 |
| Potencia unitaria, kW | 1.5 | 3 |
| Dimensiones del conjunto completo | ||
| longitud, mm | 4000+ | 4000+ |
| anchura, mm | 800 | 800 |
| altura, mm | 1100 | 1100 |
Para otros anchos de trabajo, también admitimos personalizaciones. Si está interesado, por favor contáctenos.
